A REF500-5 M230 (REF500-4 / E-FD25 sorozat) egy prémium minőségű, négyszög keresztmetszetű tűzvédelmi csappantyú, amelyet tűzszakaszhatárokon átvezetett szellőző- és légkondicionáló rendszerekbe terveztek a tűz és a füstcsatornákon keresztüli továbbterjedésének megakadályozására. A termék akár 120 perces tűzállósággal (EI 120 S) rendelkezik, és megfelel a vonatkozó MSZ EN 1366-2, MSZ EN 13501-3, valamint EN 15650 szabványok szigorú előírásainak.

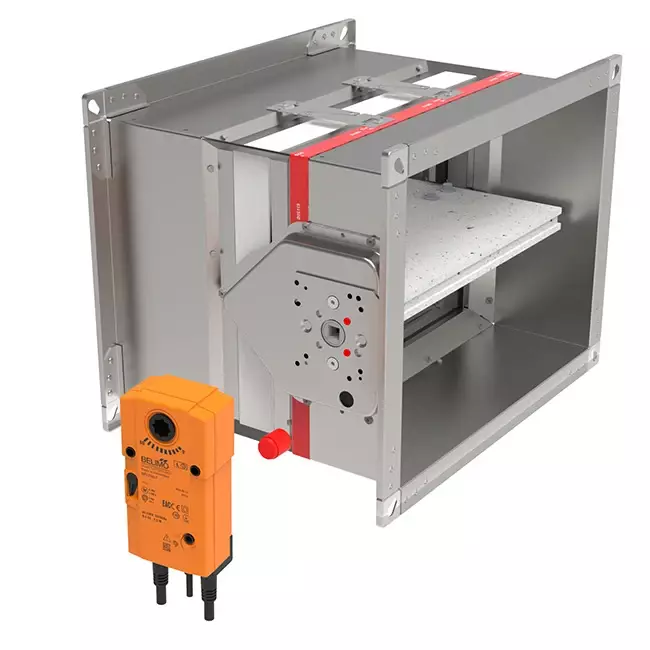

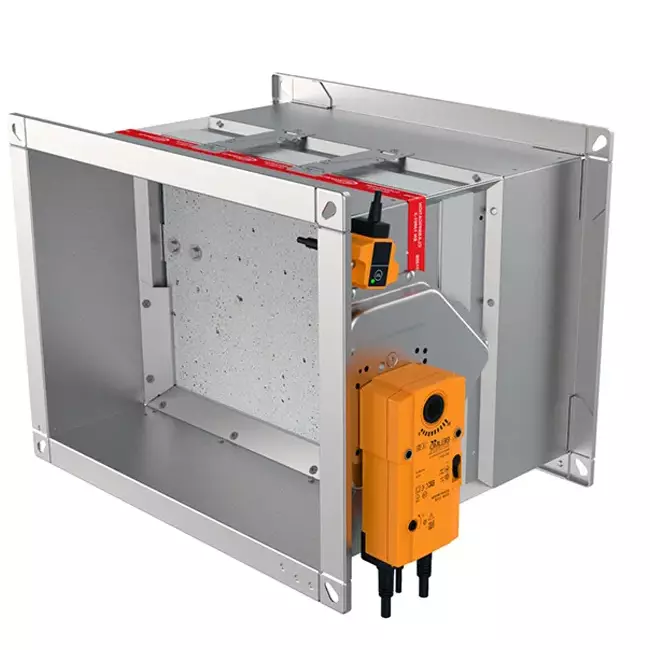

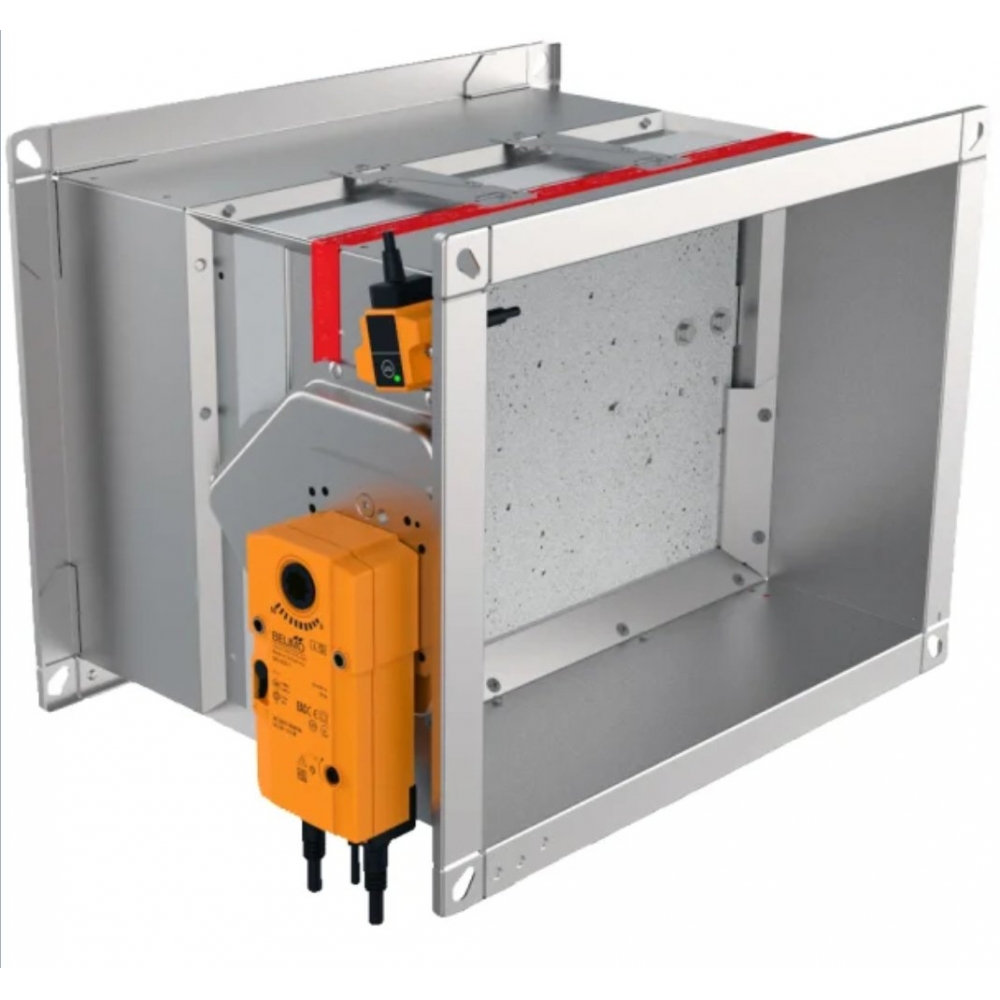

A csappantyú működtetését 230 V-os Belimo rugóvisszatérítéses szervomotor biztosítja integrált végálláskapcsolókkal (nyitott és zárt pozíció visszajelzésére) és beépített 72°C-os termoelektromos kioldóbiztosítékkal. Vészhelyzet esetén, ha a légáram hőmérséklete meghaladja a 72°C-ot, az olvadóbiztosíték kiold, és a rugóvisszatérítés azonnal lezárja a csappantyú lapját. A lezárást követően a ház belső peremén elhelyezett, hő hatására duzzadó Palusol tömítőanyag felhabosodik, ezáltal teljes mértékben gáz- és füsttömör, tűzálló lezárást képez.
A masszív ház horganyzott acéllemezből készül 30-as MEZ-keretes csatlakozással, a csappantyúlap pedig speciális hőszigetelő anyaggal burkolt acél maggal bír (25 mm vastagságban). A rozsdamentes acél tengelyek és tolórudak, a sárgaréz csapágyak, valamint a poliuretán és elasztomer tömítések hosszú távon biztosítják a korrózióállóságot és a hibátlan működést. A csappantyúlap vékony, áramvonalas geometriájának és a házon kívül elhelyezett hajtóműnek köszönhetően a szerkezet minimális nyomásveszteséggel és alacsony zajszinttel üzemel. Beépíthető betonfalba, födémbe vagy gipszkarton könnyűszerkezetes válaszfalba, vízszintes vagy függőleges lapáttengellyel egyaránt.
Legfőbb jellemzők:
- Minősített 120 perces tűzállóság: Akár EI 120 (ve ho i <-> o) S tűzállósági teljesítmény az EN 13501-3 és EN 15650 szabványok szerint.
- Belimo 230 V rugóvisszatérítéses motor: Automatikus zárás áramkimaradás vagy 72°C feletti hőkioldás esetén, beépített végálláskapcsolókkal.
- Dupla tömítésrendszer: Hidegfüst-tömítés elasztomerrel és magas hőmérsékleten habosodó Palusol tűzgátló intumeszcens szalaggal.
- Kiváló légtömörség: A burkolat C osztályú, a zárt csappantyúlap pedig 3. osztályú légszivárgási minősítéssel rendelkezik az EN 1751 szerint.

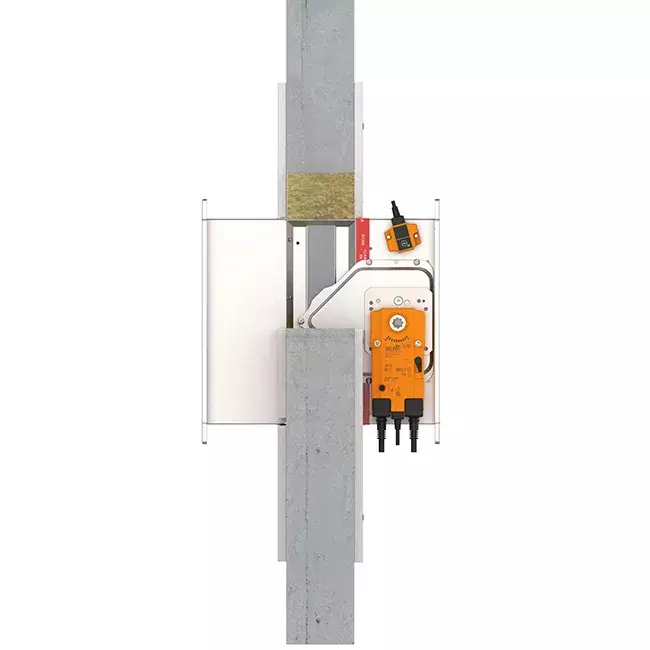

- Univerzális beépíthetőség: Tömör falazatba, vasbeton födémbe és könnyűszerkezetes gipszkarton falba egyaránt integrálható.
